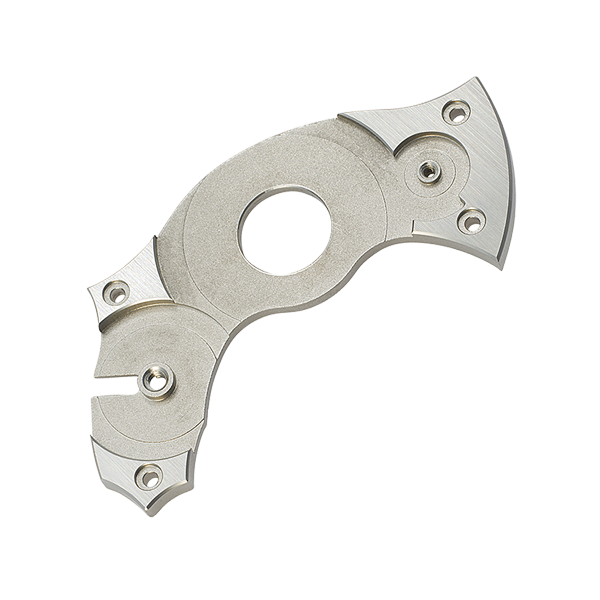

Federbrücke

Durch die Erfahrungen und das „Know How“ der Mitarbeiter im Umgang mit den komplexen Maschinen, können Besonderheiten wie zum Beispiel die Herstellung von hochkomplizierten Teilen mit Freiformflächen geschaffen werden.

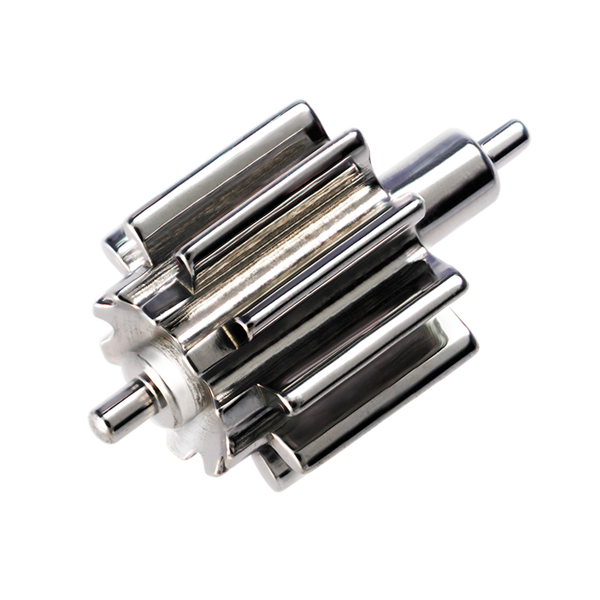

Kleinbodentrieb

Eines von vielen Teilen des Räderwerkes, welches von uns komplett in-house produziert und vollständig bearbeitet wird. Vom Verzahnen bis hin zum Rolieren bieten wir die technischen Möglichkeiten und das „Know How“.

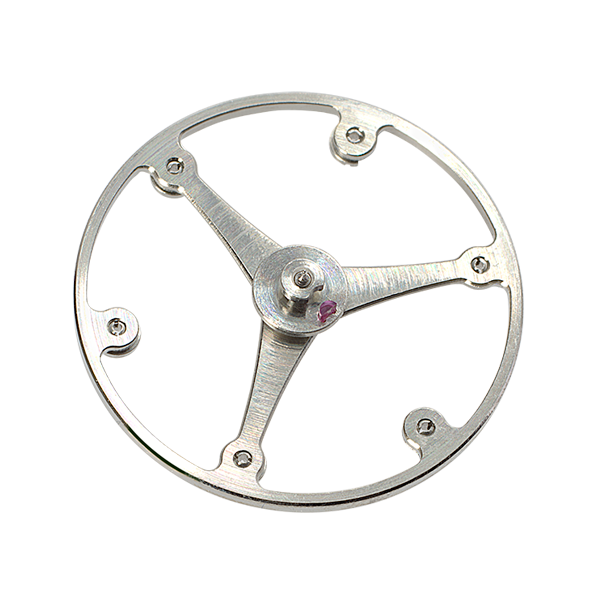

Unruhreif

Mit den Exzentern im Unruhreif spiegelt das Schwingsystem unseres Werkes den aktuellen Stand der Technik wieder. Auch der Unruhreif wird komplett in-house hergestellt, geprüft, ausgewuchtet und reguliert.

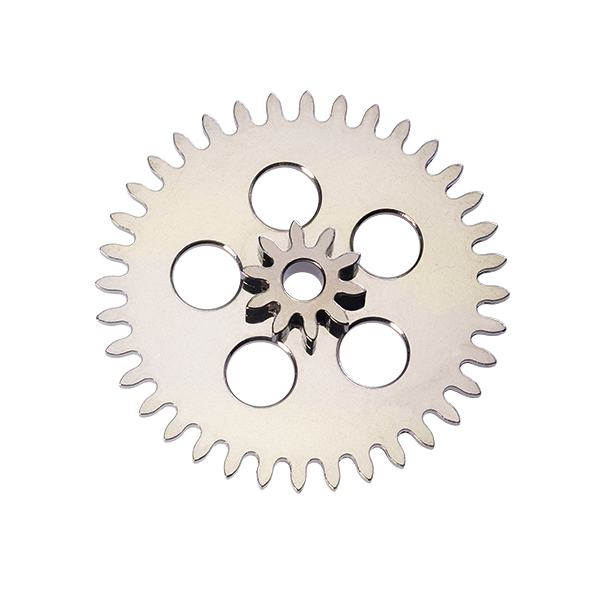

Wechselrad

Selbst für den Betrachter verborgene Teile, wie das Wechselrad, welches unter dem Zifferblatt den Minuten- und Stundenzeiger verbindet, werden bei uns hochwertig veredelt und in makelloser Qualität hergestellt.

Ein Unternehmen der Tempus Arte Gruppe

Mikrofertigung trifft Handarbeit

Die CNC-Fertigung arbeitet mit folgenden Langdrehautomaten sowie Fräsbearbeitungszentren:

Swiss Nano
Evo Deco 10
Almac CU 1007 – 5-Achs Fräszentrum
Bumotec S191 – 7-Achs Dreh- & Fräszentrum

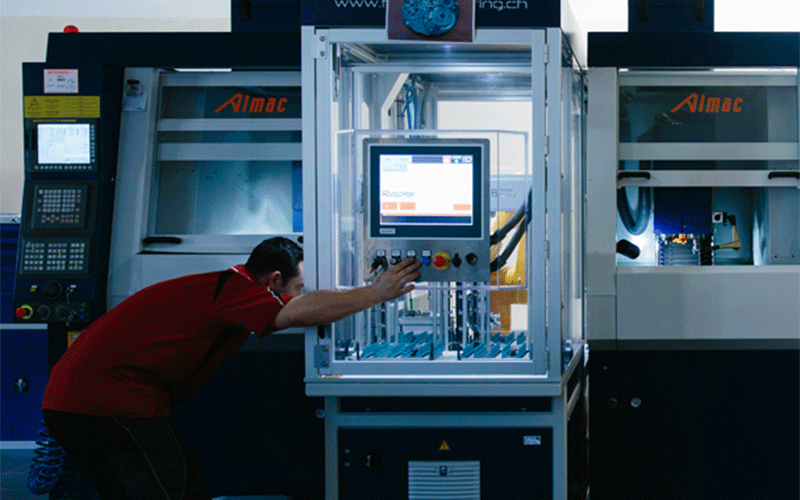

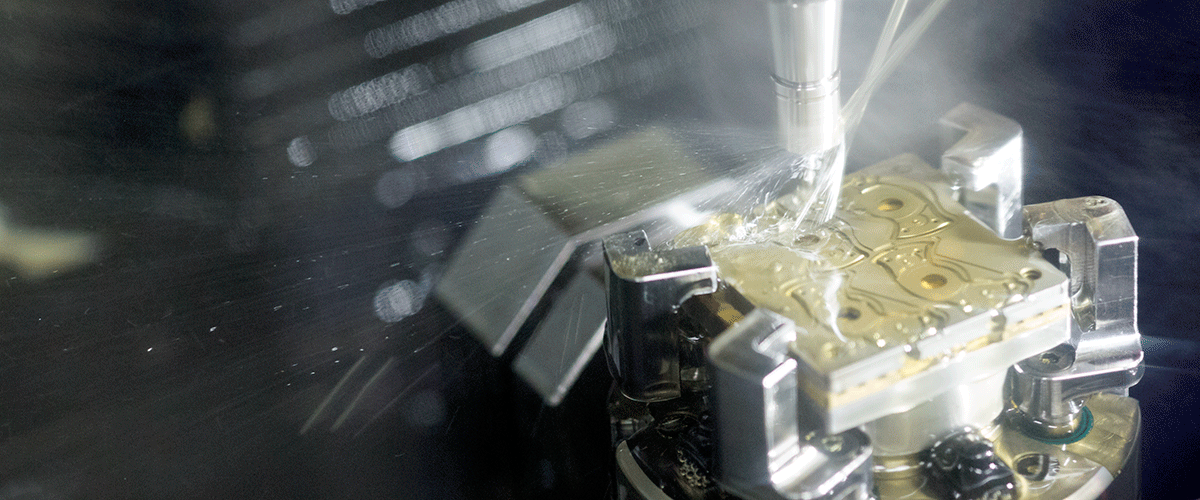

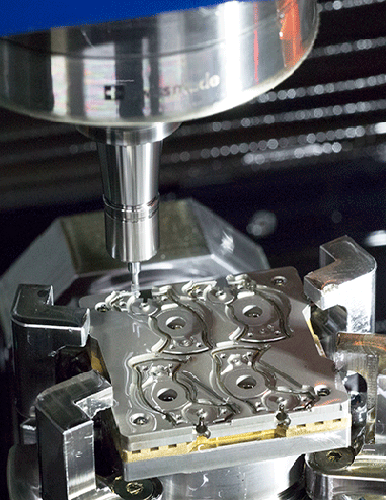

Almac CU 1007

automatische Be- und Entladung · Flach- und Frästeile

Das Almac CU 1007 CNC-Bearbeitungszentrum ist ausgerüstet mit insgesamt zwei Arbeitskabinen mit je einer 3- bzw. 5-Achsen Bearbeitungsmöglichkeit. Dazwischen befindet sich eine Stäubli Robotorzelle, welche die Werkstücke für die Bearbeitung per „Pick and Place“ wenden sowie be- und entladen kann. Prädestiniert ist die Maschine für die Herstellung und Finish von Flach- oder Frästeilen wie zum Beispiel Federn, Hebeln, Platinenteilen, Kloben und Brücken.

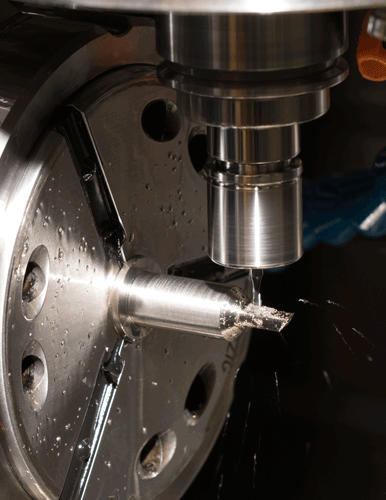

Bumotec S191

hochkomplexe Bauteile · hohe Genauigkeit · voll automatisierbar

Mit dem CNC-Dreh-Fräszentrum lassen sich präzise und komplexe Bauteile per 7-Achs-Bearbeitung fertigen. Dank des sehr stabilen mechanischen Konzeptes und linearer Antriebstechnologie lassen sich Genauigkeiten von wenigen Mikrometern (<3 µm) erzielen. Eine integrierte, individuell anpassbare Automatikeinheit erlaubt es, Prototypen herzustellen. Zudem bietet das Konzept mit Hilfe von LNS Stangenladern & Roboterzelle mit „Pick and Place“ die Möglichkeit Großserien „Mannlos“ zu fahren.

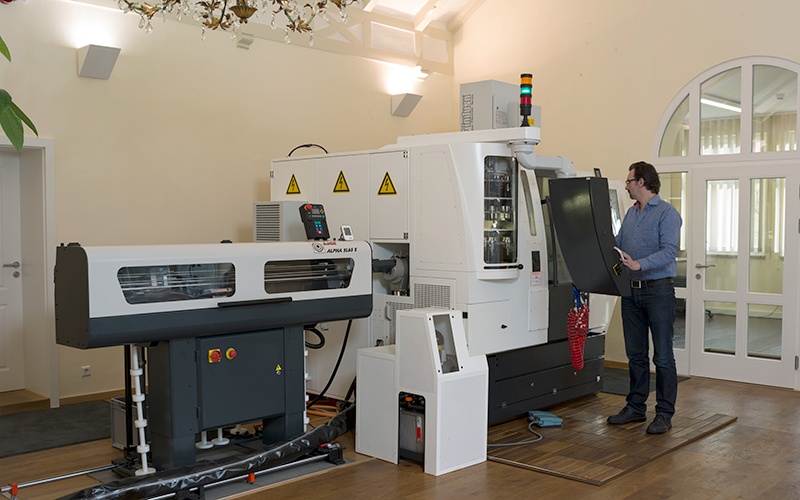

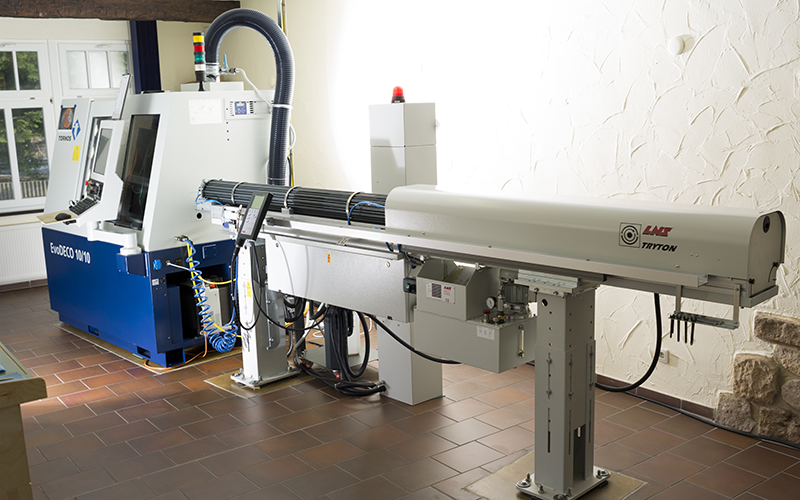

EvoDeco 10

sehr Flexibel · gleichzeitige Bearbeitung · vollautomatisierte Herstellung

Dank ihrer außergewöhnlichen Flexibilität können auf ihr die komplexesten Teile hergestellt werden und trotzdem ist sie schnell umzurüsten. Der Langdrehautomat verfügt über insgesamt 20 Werkzeuge (davon sind bis zu 10 angetrieben), 8 Fräs- oder Bohrwerkzeuge etc. Die gleichzeitige Bearbeitung mit 4 Werkzeugen (3 in der Haupt- und eine entgegen der Bearbeitungsrichtung) bietet somit die vollautomatische Fertigung von komplexen Kleinteilen bis zu einem Durchmesser von max. 10 mm oder sonstigen Hochpräzisionsteilen.

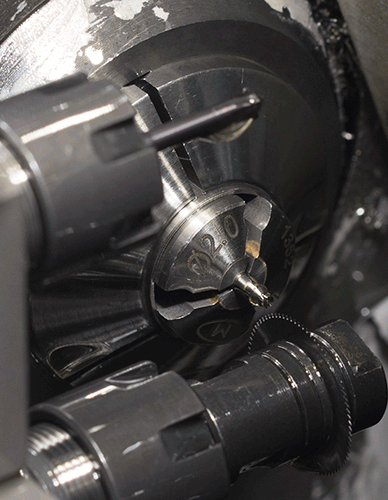

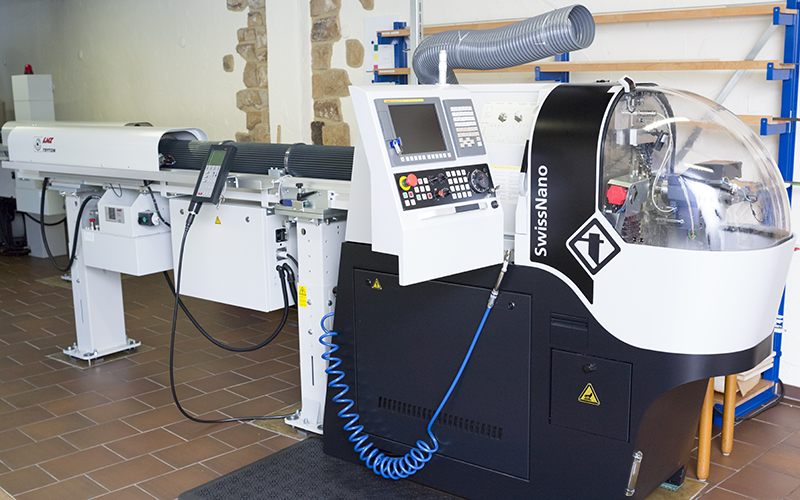

SwissNano

kleinste Teile · hohe Oberflächengüte

Dieser Langdrehautomat dient zur Bearbeitung kleinster Teile in Mikropräzision. Mit seiner Kinematik können zum Beispiel 2/3 der Teile eines Uhrwerkes hergestellt werden, von einfachen bis zu sehr komplexen Teilen wie Aufzugswellen, einschließlich zum Beispiel Verzahnungsfräsens für Triebe, mit einer hervorragenden Oberflächengüte. Aber sie ist nicht nur für die Uhrenherstellung einsetzbar, sondern überall, wo höchste Qualität und Präzision gefordert sind.
